垂直循环类机械式立体停车设备
2019-01-23

首页 > 解决方案 > 研发设计 > 其它机械 > 垂直循环类机械式立体停车设备



项目: 垂直循环类机械式立体停车设备
编号: CK1

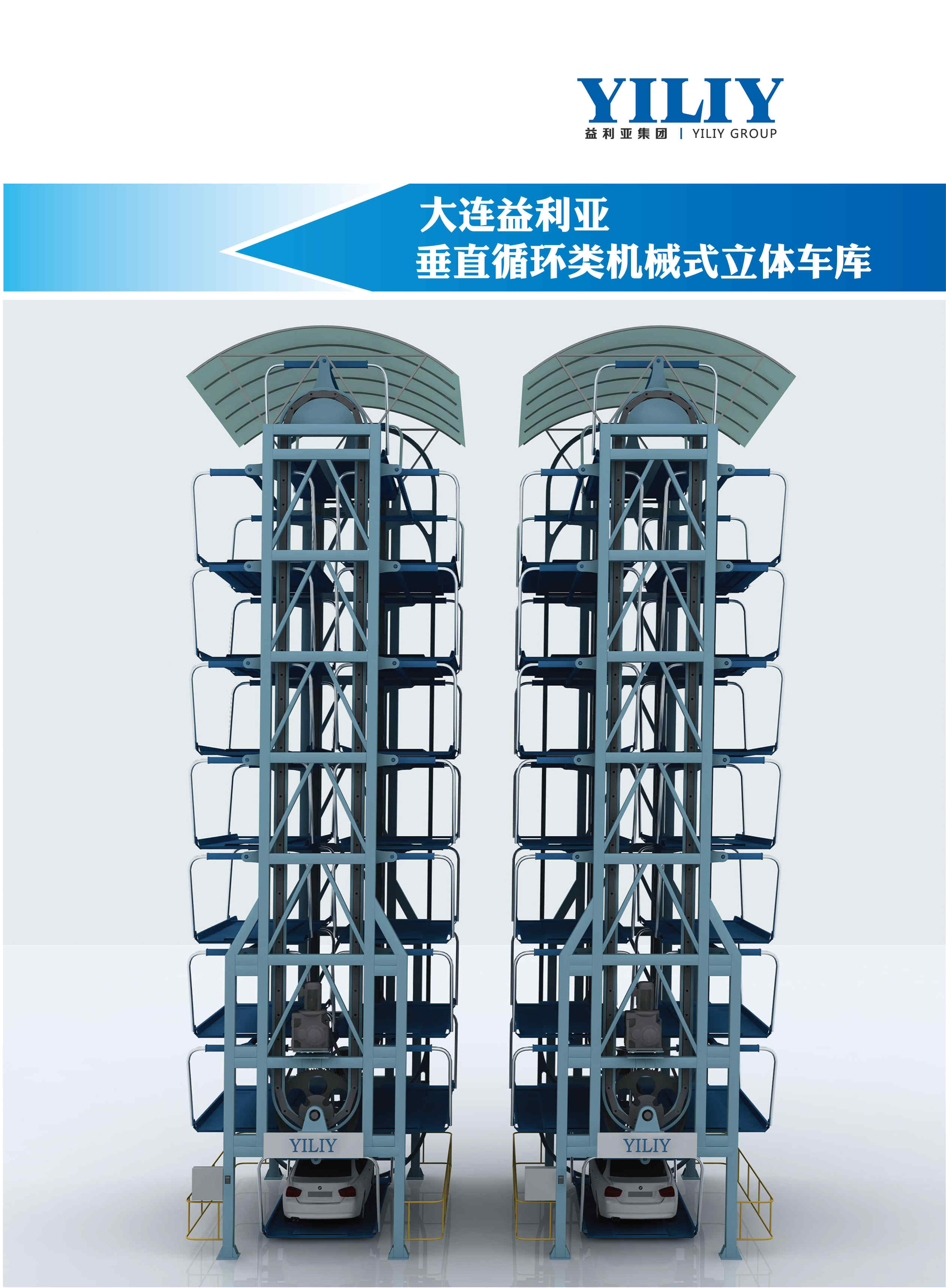

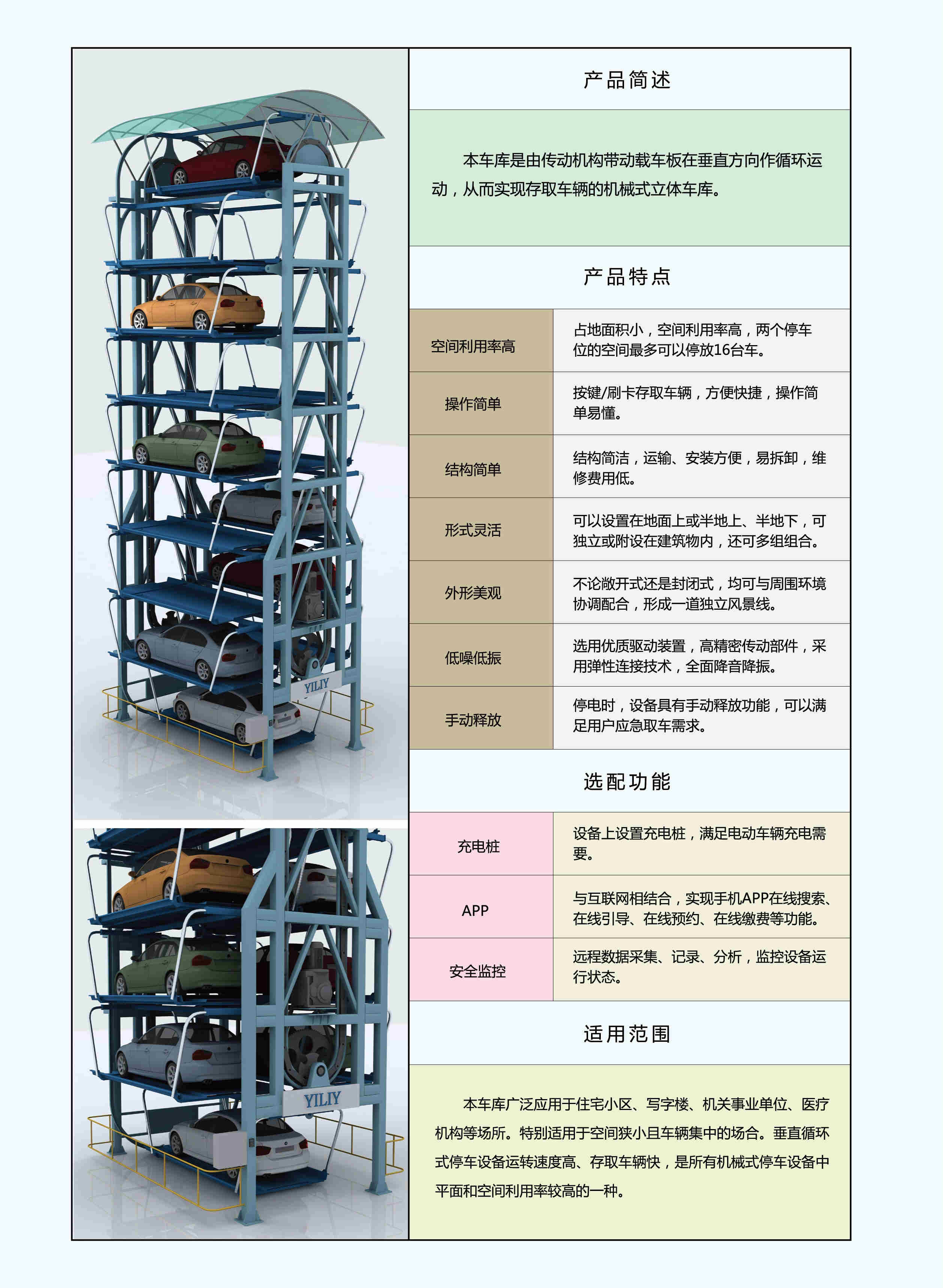

    垂直循环类机械式立体停车设备主要由主体钢结构、载车板结构、传动系统、控制系统、安全保护装置等部分组成。其主体结构内部设置固定导轨,提升链条滚轮在该导轨内运行,载车板悬挂在提升链条外伸三角板上。工作时,车辆停放在载车板内部,链条传动系统带动载车板在垂直方向上循环运转,当载车板运行到设备最低端时,可进行车辆的存取作业。该设备由PLC系统控制,一次按键(刷卡)即可完成存取车。
