煤矿机械


项目：防爆柴油机单轨吊

编号： mk11

5 煤矿机械
Ø 防爆柴油机单轨吊
单轨吊是将运送人员、物料的车辆悬吊在巷道顶部单轨上进行运输的系统。单轨指单轨吊运输系统的轨道。根据牵引方式的不同，单轨吊又分为绳牵引单轨吊和机车牵引单轨吊（亦称机车单轨吊）。机车单轨吊的机车分防爆低污染柴油机单轨吊机车（柴油机单轨吊机车）和隔爆蓄电池单轨吊机车（蓄电池单轨吊机车）。
参数：

柴油机功率(kW)	80
传动形式	液压
最大牵引力(kN)	90(4驱) / 155(6驱)
最大制动力(kN)	≥ 213
离心释放限速(m/s)	2.6
最大速度(m/s)	2.12
满载最大爬坡(°)	25
水平曲率半径(m)	4
垂直曲率半径(m)	8
外形尺寸(mm)	15500X840X1380

Ø 防爆蓄电池单轨吊


Ø 绳牵引卡轨车

牵引力	90kN
运行速度	3.5m/s
使用坡度	≤25°
电机功率	250kW
驱动轮直径	2000mm
钢丝绳直径	Ø32mm
轨距	900mm
轨道型号	18#槽钢
水平转弯半径	4m
垂直转弯半径	15m
工作制动力矩	4kN.m
紧急制动力	≤144kN
运输距离	≤3000m

Ø 柴油机齿轨卡轨车参数

牵引力	kN	200
柴油机功率	kW	130
水平转弯半径	mm	4000
垂直转弯半径	mm	10000
最大运行速度	m/s	3.0
最大行驶坡度	°	30
最大载荷	t	120
制动力	kN	300
轨距	mm	600
卡轨形式		外卡
最大单件运输重量	t	40
机车自重约	kg	13000
机车长×宽×高	mm	11220×1480×2250

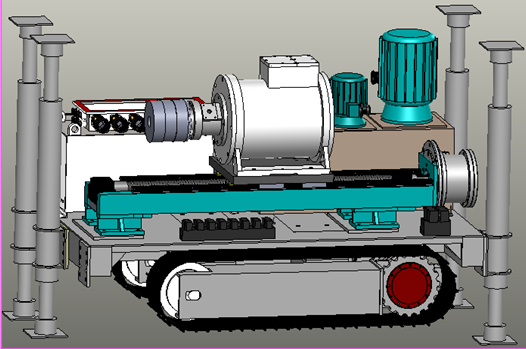

Ø 井下履带式坑道钻机


技术参数
整机	配套钻杆直径/mm	73
	钻机质量/kg	5500
	运输状态外形尺寸（长×宽×高）/mm	3100×1450×1700
行走装置	行走速度/km/h	0～2.0
	最大爬坡能力/°	20
	接地比压/Mpa	0.048
	额定压力/Mpa	21
	额定流量/L/min	2×60
泵站	液压系统额定压力/Mpa（Ⅰ泵）	25
	液压系统额定压力/Mpa（Ⅱ泵）	21
	Ⅰ泵型号	PVT38
	Ⅰ泵排量/ml/r	0～80
	Ⅱ泵型号	PV10
	Ⅱ泵排量/ml/r	0～20.6
	电动机型号	YBK2-250M-4
	电动机额定功率/kw	55
	电动机额定电压/V	380/660或660/1140
